Устройство защиты от дугового пробоя УЗДП КАРАТ 1P+N C 10A IEK

Печать

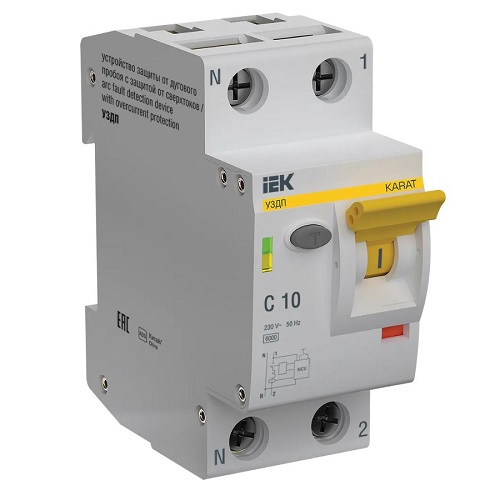

УЗДП КАРАТ 1P+N C 10A IEK

ИЭК, IEK
Код товара: 4016IK00007

Дополнительная информация:

УЗДП Карат 2П 10А IEK Защита от возгарания сети пожароопасного искрения Обнаружение последовательной или параллельной дуги Номинальныйток 10А Характеристика С Количество полюсов 2 Номинальное напряжение 230В

Если этот товар Вам не подошел, обратите внимание на другие товары в разделе Устройство защиты от дугового пробоя нашего интернет-магазина

Товар есть на складе: Нет


Характеристики

Производитель: ИЭК, IEK

Артикул производителя: KA-DP11-1-010-C

Наличие товара на складе: Нет

Потребляемая мощность, Вт: 0,25

Частота питающей сети, Гц: 50

Тип питающей сети: AC

Ширина: 35,6

Высота: 85,6

Количество полюсов: 2

Номинальный ток, I: 10

Тип защитной хар-ки эм.расцепителя: C

Предельная отключающая способность, kA: 6

Номинальное напряжение, В: 230/400

Кол-во модулей: 2

Сечение присоед. проводников: до 10 mm

Рабочий диапазон вх. U, В: 150-286

Защита от короткого замыкания: Нет

Защита от перегрузки: Нет

Корпус материал: ABS- пластик

Цвет корпуса: Серый

Количество в упак.: 1 шт. кор. 45 шт.

Степень защиты (IP): IP20

Климатическое исполнение: УХЛ4

Температура хран и транспортировки: -25…+40 °C

Диапазон рабочих температур: -25…+40 °C

Гарантия производителя: 3 года

Гарантия производителя, мес.: 36

Срок службы: 15 лет

Страна производства: Россия

Актуальность: Производится

Описание

Устройство защиты от дугового пробоя сокращенно УЗДП КАРАТ 1P+N C 10A IEK, артикул MDP10-16 предназначено для защиты от такого вида неисправности в электросетях как искрение.

Казалось-бы для чего тогда

автоматический выключатель (АВ) – для защиты цепи от перегрузки и токов короткого замыкания, порог срабатывание от 5А и выше;

устройство защитного отключения (УЗО) – для защиты человека от токов утечки с бытовых электроприборов и от случайного прикосновения к токоведущим частям, срабатывает при возникновении разницы потенциала фаза - ноль.

автоматический дифференциальный автомат (АВДТ=АВ+УЗО) - для защиты цепи от перегрузки и токов короткого замыкания и защиты человека от токов утечки с бытовых электроприборов и от случайного прикосновения к токоведущим частям.

Каждое из этих устройств выполняет сою задачу, задачей устройства защиты от дугового пробоя сокращенно УЗД КАРАТ 1P+N C 10A IEK является защита от искрения, которое может приводить к возгоранию простыми словами – устройство защиты от пожара. Решение этой задачи обеспечивается за счет электронной составляющей прибора, в логику которой заложены амплитудно-частотные характеристики (АЧХ), возникающие при искрении – форма волны, частотность и ток 2,5 ампера при котором происходит срабатывание. Вторая функция - это защита бытовых электроприборов от падения напряжения ниже 150В и повышения более 270В, что часто приводит к выходу из строя бытовых электроприборов.

В комплекте с УЗДП КАРАТ 1P+N C 10A IEK идет устройство для проверки работоспособности, на первый взгляд может показаться обычной закороченной вилкой, это не так. «Проверочная вилка» содержит начинку и повторяет волновые АЧХ имитирующие искрение в сети.

Важный момент применения, УЗДП IEK (дополнительное устройство защиты сети) нужно устанавливать вместе с устройствами автоматического отключения АВ или АВДТ.

Особенно актуальным будет применение устройства защиты от дугового пробоя в деревянном и щитовом строительстве артикул KA-DP11-1-010-C, где пожарной безопасности уделяется особое внимание, так как искрение в перекрытиях деревянного дома существенно увеличивает риск возгорания.
