ВВГ 4х10

Код товара: 00010010016
Звоните!

Дополнительная информация:

Кабель ВВГ силовой с медными жилами на номинальное напряжение 0,66 кВ и 1,0 кВ. предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частотой 50 Гц. Кабель ВВГ применяется на электростанциях, в местных сетях, в промышленных, распределительных, осветительных устройствах, а также в качестве электропроводки в жилых и хозяйственных помещениях.

Прокладка кабеля марки ВВГ осуществляется без предварительного подогрева, при температуре не ниже 15°С с неограниченной разницей уровней на трассе прокладки кабеля. Электрический кабель ВВГ прокладывают в земле, в кабельных каналах, в помещениях, под открытым небом - во всех случаях должна быть исключена возможность механического повреждения и больших растягивающих усилий.

Расшифровка кабеля ВВГ: Винил Винил Гибкий, то есть медный силовой гибкий кабель с виниловой оболочкой и изоляцией.

Описание кабеля ВВГ:

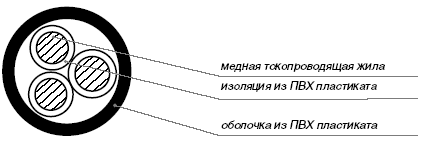

Кабель ВВГ изготавливают 2-, 3-, 4-жильным, с заземляющей, с нулевой жилами или без них. Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется ГОЛУБОЙ или СВЕТЛО-СИНЕЙ, изоляция жил заземления выполняется двухцветной - ЗЕЛЕНО-ЖЕЛТОЙ.Схема кабеля ввг

* ТПЖ - однопроволочная медная жила круглого профиля, I класса по ГОСТ 22483-77.
* Изоляция жил - ПВХ пластикат изоляционный.
* Сердечник кабеля ВВГ - концентрическая скрутка изолированных жил разной   расцветки.
* Оболочка - ПВХ пластикат шланговый. Оболочка кабеля устойчива к солнечному   излучению и не распространяет горение.

Технические характеристики кабеля ВВГ:

Кабель ВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от - 50° С до + 50° С, относительной влажности воздуха до 98% ( при температуре + 35° С).
Длительно допустимая температура нагрева жил - не более + 70° С. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) - не более 160° С.
Радиус изгиба кабеля - 7,5 Dн, где Dн - наружный диаметр кабеля ВВГ.
Испытательное напряжение - 3 500 В.

Если этот товар Вам не подошел, обратите внимание на другие товары в разделе Кабель нашего интернет-магазина


Характеристики

Материал жилы: медная

Сечение жилы: 10

Количество жил: 4

Материал изоляции: Поливинилхлоридный пластикат (ПВХ)

Материал оболочки: Поливинилхлоридный пластикат шланговый (ПВХ)

В1, mm: 1

C, mm: 1,83

Наруж. диаметр кабеля, mm: 16,8

Масса кабеля, кг/км: 613

Толщина оболочки, mm: 1,5

Страна производства: Россия

Размеры
Размеры. Схема
