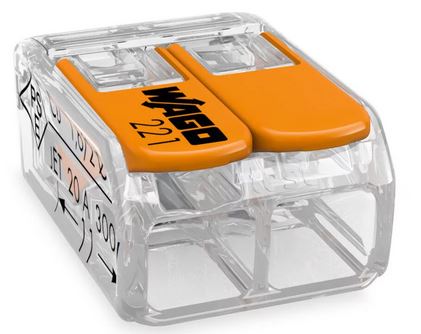

Клемма WAGO 221-412 с рычагами прозрачная

Печать

WAGO 221-412 с рычагами прозрачная

WAGO
Код товара: 4013WG00010

Дополнительная информация:

*Кол-во присоединяемых контактов 2 (Два) шт.
*Сечение цельнотянутой жилы от 0,2 до 4 mm².
*Сечение многопроволочной жилы от 0,14 до 4 mm².
*Клемма с рычагами, многоразовый.
*Корпус прозоачный термопласт.
*Номинальный ток 32А.
*Напряжение до 450 вольт.
*Номинальное импульсное напряжение 4 kV.
*Рабочая температура 105 °C.
*Температура среды 85 °C.
*Клемма WAGO 221.
*ВНИМАНИЕ отгрузка кратно упаковке 100 шт.
*Производитель WAGO, Германия.

Если этот товар Вам не подошел, обратите внимание на другие товары в разделе Клеммы, шины нашего интернет-магазина


Характеристики

Производитель: WAGO

Артикул производителя: 221-412

Материал: Термопласт

Цвет: Прозрачный

Номинальный ток, I: 32

Номинальное напряжение, В: 450

Единица измерения: шт.

Количество в упак.: 100 шт.

Степень защиты (IP): IP20

Климатическое исполнение: УХЛ4

Описание

Двухпроводная клемма с рычагами WAGO 221-412 предназначена для сращивания кабеля, подключения оконечных потребителей (подключение люстры) и распределения питания. Применяется для соединения кабеля с одиночной (цельнотянутой) жилой и кабеля многопроволочного (наборной) жилой.

Клемма рассчитана на ток 32 ампера и напряжение 450 вольт.

Корпус двухпроводной клеммы 221-412 выполнен из прозрачного термопласта с оранжевыми рычагами. Рабочая температура 105 °C при температуре окружающей среды 85 °C, как правило нагрев не превышает 70-80 °C в номинальном режиме нагрузки. Из этого следует, что при правильном подключении с нагрузкой не более 32А клеммы WAGO 221-412 это более чем надежное решение для соединения в электросетях.

Правила монтажа. На оригинальной клемме WAGO с торца есть напоминание, которое визуально показывает на сколько должен быть зачищен присоединяемый провод (жила). Провод должен быть вставлен в отверстие до упора, благодаря прозрачному корпусу стало возможно визуально убедиться, при правильной подготовке изоляция провода будет утоплена в корпусе клеммы 221-412, что исключает риск короткого замыкания на соседствующие проводники.

Основным отличием клемм WAGO 221-… от WAGO 2273-… является возможность присоединения провода с наборной (многопроволочной) жилой и многоразовость. Клемма WAGO 221-… в отличии от WAGO 222-… меньше по размеру более стойкие к температурным нагрузкам. При этом надо помнить, что в одно отверстие подключается одна жила, в противном случае контакт может оказаться ненадежным это повлечет перегрев. Допускается для монтажа одиночных (цельнотянутых) жил сечение 0,2 до 4 мм и многопроволочных (наборных) жил сечением от 0,14 до 4 мм.

После монтажа, визуального осмотра, необходимо поочередно проверить надежность соединения провода к клемме WAGO потянув другой рукой проводник. Удостоверившись в надежности соединения можно продолжать монтаж последующих цепей и соединений. ВНИМАНИЕ работы должны проводиться с соблюдением всех мер электробезопасности, обесточенной сети.

Преимущества клемм WAGO 221-412 перед скруткой в том, что для монтажа не надо надежно скручивать и паять соединение с последующей изоляцией соединения скрутки изолентой. Это экономит время, требует меньше специальных навыков и опыта персонала повышая надежность и качество электромонтажных работ.

Разводка клеммами WAGO 221-412 занимает меньше места, визуально проще воспринимается при проверке правильности подключения. В случае выявления ошибки соединение легко разъединить и исправить ошибку. Через специальное отверстие индикаторной отверткой можно проверить наличие напряжения на клемме WAGO, что упрощает поиск разрыва в цепи.

В случае если клемма 221-412 используется в распределительной коробке количество потребителей можно увеличить, подключив последовательно двух, трех или пятипроводную клемму.
