Устройство защиты от дугового пробоя УЗДП63-1 25А IEK

Печать

УЗДП63-1 25А IEK

ИЭК, IEK
Код товара: 4016IK00002

Дополнительная информация:

УЗДП63-1 25А IEK применяется для защиты от пожароопасного искрения в розетках.
Защищает от перенапряжения бытовой электросети.

Если этот товар Вам не подошел, обратите внимание на другие товары в разделе Устройство защиты от дугового пробоя нашего интернет-магазина

Товар есть на складе: Нет


Характеристики

Производитель: ИЭК, IEK

Артикул производителя: MDP10-25

Наличие товара на складе: Нет

Потребляемая мощность, Вт: 0,25

Защита от глубокого разряда: 77

Частота питающей сети, Гц: 50

Тип питающей сети: AC

Ширина: 35,6

Высота: 85,6

Количество полюсов: 2

Номинальный ток, I: 25

Предельная отключающая способность, kA: 6

Номинальное напряжение, В: 230/400

Кол-во модулей: 2

Сечение присоед. проводников: до 10 mm

Рабочий диапазон вх. U, В: 150-286

Защита от короткого замыкания: Нет

Защита от перегрузки: Нет

Количество в упак.: 1 шт. кор. 45 шт.

Степень защиты (IP): IP20

Климатическое исполнение: УХЛ4

Температура хран и транспортировки: -25…+40 °C

Диапазон рабочих температур: -25…+40 °C

Гарантия производителя: 3 года

Гарантия производителя, мес.: 36

Срок службы: 15 лет

Страна производства: Россия

Актуальность: Производится

Описание

Устройство защиты от дугового пробоя сокращенно УЗДП63-1 25А артикул MDP10-25 предназначено для защиты от такого вида неисправности в электросетях как искрение.

Казалось-бы для чего тогда

автоматический выключатель (АВ) – для защиты цепи от перегрузки и токов короткого замыкания, порог срабатывание от 5А и выше;

устройство защитного отключения (УЗО) – для защиты человека от токов утечки с бытовых электроприборов и от случайного прикосновения к токоведущим частям, срабатывает при возникновении разницы потенциала фаза - ноль.

автоматический дифференциальный автомат (АВДТ=АВ+УЗО) - для защиты цепи от перегрузки и токов короткого замыкания и защиты человека от токов утечки с бытовых электроприборов и от случайного прикосновения к токоведущим частям.

Каждое из этих устройств выполняет сою задачу, задачей устройства защиты от дугового пробоя сокращенно УЗДП63-1 25А IEK является защита от искрения, которое может приводить к возгоранию простыми словами – устройство защиты от пожара. Решение этой задачи обеспечивается за счет электронной составляющей прибора, в логику которой заложены амплитудно-частотные характеристики (АЧХ), возникающие при искрении – форма волны, частотность и ток 2,5 ампера при котором происходит срабатывание. Вторая функция - это защита бытовых электроприборов от падения напряжения ниже 150В и повышения более 270В, что часто приводит к выходу из строя бытовых электроприборов.

В комплекте с УЗДП63-1 25А идет устройство для проверки работоспособности, на первый взгляд может показаться обычной закороченной вилкой, это не так. «Проверочная вилка» содержит начинку и повторяет волновые АЧХ имитирующие искрение в сети.

Важный момент применения, УЗДП IEK(дополнительное устройство защиты сети) нужно устанавливать вместе с устройствами автоматического отключения АВ или АВДТ.

Особенно актуальным будет применение устройства защиты от дугового пробоя в деревянном и щитовом строительстве, где пожарной безопасности уделяется особое внимание, так как искрение в перекрытиях деревянного дома существенно увеличивает риск возгорания.

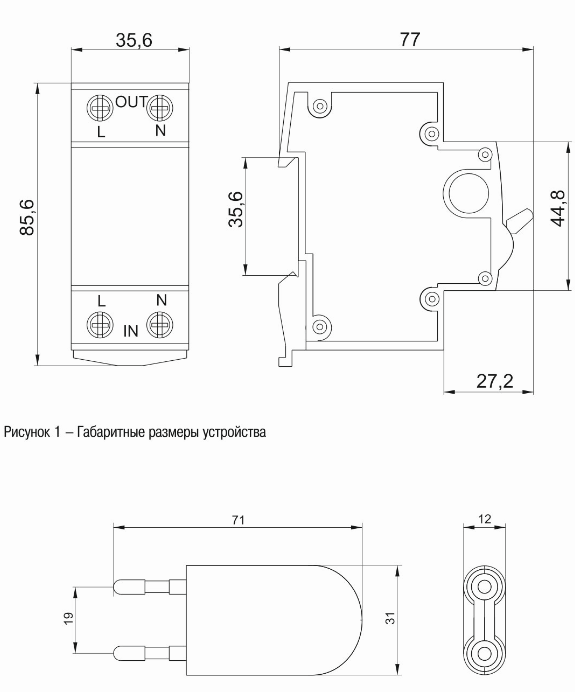

Размеры
Размеры. Схема
